加工中心型號介紹：
每個加工中心廠家的型號命名可能有所區別，其中VMC、XHS代表線規，XH代表硬規。后面的數字是表示x、y、z軸的尺寸，如行程800*500*500通常稱為850加工中心。也可在此基礎上添加四軸、五軸分度頭。
線規立式加工中心型號
|
機型 |
規格 |
VMC650 |
VMC850 |
VMC1055 |
VMC1060 |
VMC1270 |
|
X坐標行程 |
mm |
650 |
800 |
1000 |
1100 |
1200 |
|
Y坐標行程 |
mm |
450 |
500 |
550 |
600 |
700 |
|
Z坐標行程 |
mm |
450 |
500 |
550 |
600 |
700 |
|
工作臺規格 （長） |
mm |
860 |
1000 |
1100 |
1200 |
1360 |
|
工作臺規格 （寬） |
mm |
430 |
500 |
500 |
600 |
700 |
|
工作臺最大載重 |
kg |
300 |
600 |
800 |
1000 |
1000 |
|
主軸中心至立柱導軌面 |
mm |
475 |
575 |
625 |
675 |
775 |
|
主軸端面至工作臺平面 |
mm |
100-600 |
120-620 |
120-670 |
150-750 |
150-750 |
|
X、Y、Z切削進給量 |
mm/min |
1-6000 |
1-6000 |
1-6000 |
1-6000 |
1-6000 |
|
X、Y、Z快速移動速度 |
m/min |
24/36 |
24/36 |
24 |
24 |
24 |
|
主軸轉速范圍 |
r/min |
50-8000 |
50-8000 |
50-8000 |
50-8000 |
50-8000 |
|
主軸錐孔 |
|
BT40 |
BT40 |
BT40 |
BT40/50 |
BT40/50 |
|
主軸電機功率 |
kw |
5.5 |
7.5 |
7.5/11 |
11/15 |
11/15 |
|
工作臺T型槽/槽寬/槽距 |
mm |
5/18/100 |
5/18/100 |
5/18/100 |
5/18/120 |
5/18/120 |
|
定位精度 |
mm |
300±0.005 |
300±0.005 |
300±0.0005 |
300±0.005 |
300±0.005 |
|
重復定位精度 |
mm |
300±0.003 |
300±0.003 |
300±0.003 |
300±0.003 |
300±0.003 |
|
機床輪廓 長/寬 |
m |
2.8/2.2 |
3.0/2.2 |
3.1/2.3 |
3.4/2.4 |
3.6/2.6 |
|
機床重量 |
T |
4.8 |
5.8 |
6.8 |
7.8 |
9.8 |

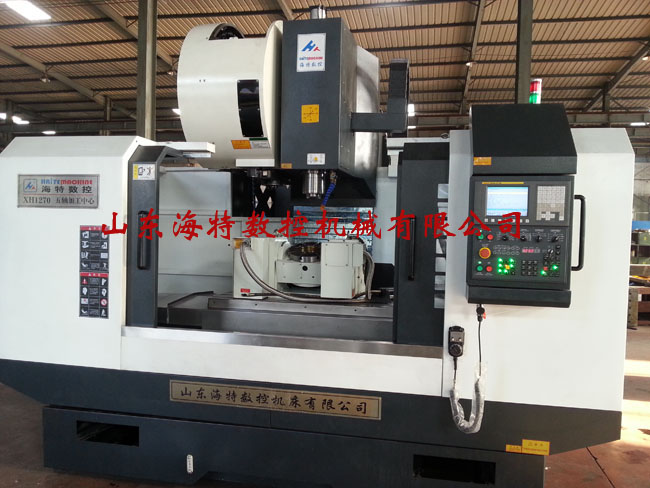

硬軌立式加工中心型號
|
機型 |
規格 |
XH-650 |
XH-850 |
XH-1060 |
XH-1270 |
XH-1580 |
|
X坐標行程 |
mm |
700 |
800 |
900 |
1100 |
1200 |
1500 |
|
Y坐標行程 |
mm |
400 |
500 |
500 |
600 |
700 |
800 |
|
Z坐標行程 |
mm |
450 |
500 |
500 |
600 |
600 |
600 |
|
工作臺規格 （長） |
mm |
860 |
960 |
1060 |
1200 |
1360 |
1600 |
|
工作臺規格 （寬） |
mm |
400 |
500 |
500 |
600 |
700 |
800 |
|
工作臺最大載重 |
kg |
400 |
600 |
800 |
1000 |
1200 |
1500 |
|
主軸中心至立柱導軌面 |
mm |
475 |
575 |
575 |
675 |
775 |
875 |
|
主軸端面至工作臺平面 |
mm |
120-520 |
120-620 |
150-750 |
150-750 |
150-750 |
|
X、Y、Z切削進給量 |
mm/min |
1-6000 |
1-6000 |
1-6000 |
1-6000 |
1-6000 |
|
X、Y、Z快速移動速度 |
m/min |
15/15/10 |
15/15/10 |
15/15/10 |
15/15/10 |
12/12/10 |
|
主軸轉速范圍 |
r/min |
50-8000 |
50-8000 |
50-8000 |
50-6000 |
50-6000 |
|
主軸錐孔 |
|
BT40 |
BT40 |
BT40/50 |
BT40/50 |
BT50 |
|
主軸電機功率 |
kw |
5.5/7.5 |
7.5 |
11 |
11/15 |
15/18.5 |
|
工作臺T型槽/槽寬/槽距 |
mm |
5/18/75 |
5/18/100 |
5/18/120 |
5/18/140 |
5/18/165 |
|
定位精度 |
300mm |
±0.0075 |
±0.0075 |
±0.0075 |
±0.0075 |
±0.0075 |
|
重復定位精度 |
300mm |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
|
機床輪廓 長/寬/高 |
m |
2.9/2.2 |
3.0/2.2 |
3.3/2.4 |
3.4/2.6 |
3.5/2.6 |
|
機床重量 |
T |
4.8 |
5.8 |
6.8 |
7.8 |
9.8 |
12 |
備注：此表格僅供參考，最新參數可聯系在線客服經理

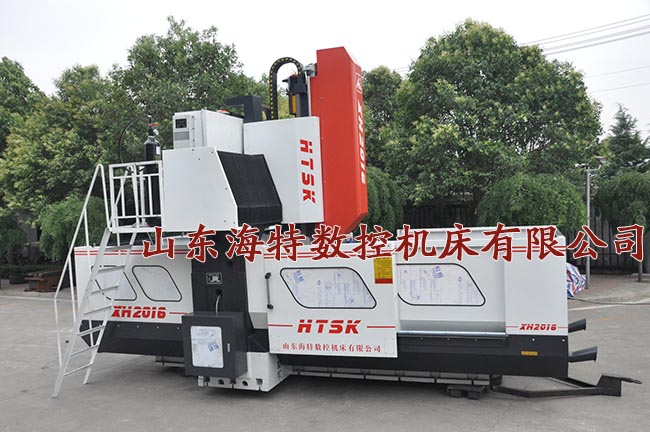

龍門加工中心型號
|
型號 |
單位 |
XK1610 |
XK2012 |
XK2516 |
XK3016 |
XK3020 |
XK4020 |
XK4025 |
|
X軸行程 |
mm |
1600 |
2000 |
2500 |
3000 |
3000 |
4000 |
4000 |
|
Y軸行程 |
mm |
1200 |
1400 |
1600 |
1600 |
2000 |
2000 |
2500 |
|
Z軸行程 |
mm |
800 |
800 |
900 |
900 |
900 |
1000 |
1000 |
|
龍門最大寬度 |
mm |
1200 |
1400 |
1600 |
1600 |
2000 |
2000 |
2500 |
|
工作臺 |
mm |
1800x800 |
2300*1000 |
2800*1160 |
3200*1200 |
3200*1600 |
4200*1600 |
4000*2100 |
|
工作臺載重 |
kg |
4000 |
6000 |
7000 |
8000 |
9000 |
12000 |
20000 |
|
主軸端面至工作臺面 |
mm |
150-950 |
150-950 |
150-950 |
150-1050 |
150-1150 |
150-1150 |
150-1150 |
|
T型槽數*槽寬/槽距 |
mm |
5*22/170 |
5*22/190 |
7*22/160 |
7*22/185 |
9*22/190 |
9*22/240 |
9*22/240 |
|
主軸錐度 |
|
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
BT50 |
|
最高轉速 |
rpm |
4000/6000 |
4000/6000 |
4000/6000 |
4000/6000 |
4000/6000 |
4000/6000 |
4000/6000 |
|
齒形帶 |
|
1:1.5 |
1:1.5 |
1:1.5 |
1:1.5 |
1:1.5 |
1:1.5 |
1:1.5 |
|
主軸功率 |
kw |
15/18.5 |
15/18.5 |
15/18.5 |
18.5/22 |
22 |
22 |
22 |
|
XYZ快速移動 |
m |
12/12/10 |
12/12/10 |
12/12/10 |
12/12/10 |
12/12/10 |
12/12/10 |
12/12/10 |
|
定位精度 |
300mm |
±0.0075 |
±0.0075 |
±0.0075 |
±0.0075 |
±0.0075 |
±0.0075 |
±0.0075 |
|
重復定位精度 |
300mm |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
|
配重系統 |
|
氮氣平衡 |
氮氣平衡 |
氮氣平衡 |
氮氣平衡 |
氮氣平衡 |
氮氣平衡 |
氮氣平衡 |
|
機床外形尺寸 |
mm |
5000*2600 |
6000*3000 |
7000*3200 |
8000*3400 |
8000*4200 |
10000*4800 |
10000*5200 |
|
機床凈重 |
T |
13 |
18 |
18 |
22 |
35 |
40 |
50 |
龍門加工中心一般行程、工作臺都相對比較大，適合大形工件的加工，常見的有1米、2米、3米、4米龍門加工中心。
