850立式加工中心分線規和硬規兩種，應根據客戶實際工作情況選擇。一般來說，硬規相對線規貴1萬。
850加工中心屬于熱銷機型，行程800*500*500，采用立柱固定形式，可做產品和模具，整機結構剛性好、精度高、故障率低等優點，受到客戶的一致好評。
850立式加工中心標準配置：
采用北京凱恩帝KND數控系統，系統支持四軸聯動，三軸伺服電機采用北京凱恩帝絕對值編碼器與電機
1.主軸：臺灣健椿/臺灣普森
2.臺灣律庭/臺灣上銀 絲桿 （C3級）
3.硬軌：Y向4軌，滑動面貼塑（硬度55°以上）
4.線軌：臺灣上銀 滾柱直線導軌（可重切削）
5.德國FAG/日本NSK軸承 （P4級）
6.臺灣圣杰刀庫 （數控銑床不含刀庫）
7.電器箱冷熱交換器
8.自動潤滑系統
9.冷卻水泵
10.手持氣槍/手持水槍
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
選擇配置：
臺灣新代、日本發那科系統、日本三菱系統、德國西門子系統

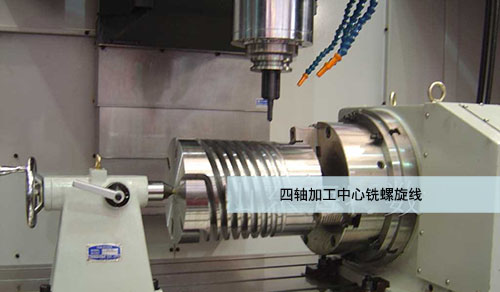

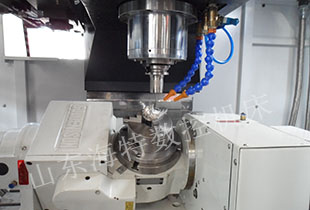

加裝四軸、五軸

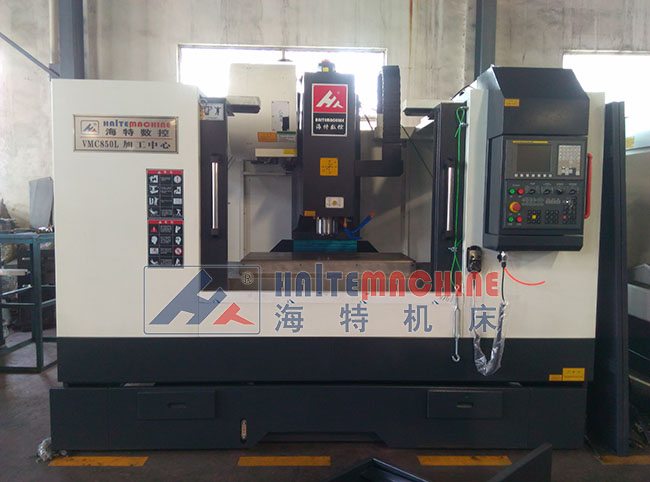

VMC850線規加工中心技術參數：
|
機型 |
規格 |
VMC850 |
|
X坐標行程 |
mm |
800 |
900 |
|
Y坐標行程 |
mm |
500 |
500 |
|
Z坐標行程 |
mm |
500 |
500 |
|
工作臺規格 （長） |
mm |
1000 |
1060 |
|
工作臺規格 （寬） |
mm |
500 |
500 |
|
工作臺*大載重 |
kg |
600 |
800 |
|
主軸中心至立柱導軌面 |
mm |
575 |
575 |
|
主軸端面至工作臺平面 |
mm |
120-620 |
|
X、Y、Z切削進給量 |
mm/min |
1-6000 |
|
X、Y、Z快速移動速度 |
m/min |
24/36 |
|
主軸轉速范圍 |
r/min |
50-8000 |
|
主軸錐孔 |
|
BT40 |
|
主軸電機功率 |
kw |
7.5 |
|
工作臺T型槽/槽寬/槽距 |
mm |
5/18/100 |
|
定位精度 |
mm |
300±0.005 |
|
重復定位精度 |
mm |
300±0.003 |
|
機床輪廓 長/寬 |
m |
3.0/2.2 |
|
機床重量 |
T |
5.8 |
6.8 |
XH850硬規加工中心參數：
|
機型 |
XH850E |
XH850L |
|
X坐標行程 (mm) |
800 |
900 |
|
Y坐標行程 (mm) |
500 |
500 |
|
Z坐標行程 (mm) |
500 |
500 |
|
工作臺規格（長×寬） (mm) |
1000×500 |
1060×500 |
|
工作臺*大載重 |
500 |
600 |
|
主軸中心線到立柱正面導軌距離 |
575 |
575 |
|
主軸端面至工作臺上平面距離 |
120～620 |
120～620 |
|
X、Y、Z切削進給量(mm/min) |
1-4000 |
1-4000 |
|
X、Y、Z快速進給速度(m/min) |
14 |
14 |
|
主軸轉速范圍 (r/min) |
50～8000 |
50～8000 |
|
主軸錐孔 |
BT40 |
BT40 |
|
主軸電機(kw) |
7.5/11 |
7.5/11 |
|
工作臺T型槽槽數×槽寬×槽距 |
5/18/100 |
5/18/100 |
|
重復定位精度(300mm) |
± 0.005 |
±0.005 |
|
定位精度 (300mm) |
±0.0075 |
±0.0075 |
|
使用源氣壓力(MPa) |
0.6-0.8 |
0.6-0.8 |
|
機床輪廓（L×W×H）(mm) |
2950*2200 |
3050*2250 |
|
機床重量 (kg) |
5800 |
6800 |
|
|
|
850cnc加工中心是山東海特?cái)?shù)控機床有限公司引進先進技術生產的新一代數控機床，該機床獨特堅穩持久的剛性主結構，經由工程力學的反復仿真與計算，設計堅穩的床身結構，達到剛性倍增而質量精簡的工程需求。全面硬化處理的移動滑軌，搭配精密的研磨加工，組合出令人滿意的精度品質。不僅適用于板類、盤類、殼體類、精密零件的加工，而且適用于模具加工。機床帶有自動刀具交換系統，全封閉式防護罩，自動潤滑系統、冷卻系統、自動排屑裝置、及便攜式手動操作裝置。零件一次裝夾后可完成銑、鏜、鉆、擴、鉸、攻絲等多工序加工，具有自動化程度高、可靠性強、操作簡單、方便、宜人，整體造型美觀大方、機電一體化程度高等優點。
