龍門加工中心是指主軸軸線與工作臺垂直設置的加工中心，主要適用于加工大型零件。龍門式加工中心，加工范圍廣，區別去其他臥式或者立式加工中心等等，安裝方便。可以稱為多功能加工中心。龍門加工中心，有定梁式（橫梁固定、工作臺轉動），動梁式（橫梁上下移動、工作臺前后移動）動柱式（工作臺固動，龍門架移動），橋式（工作臺固定，橫梁移動）也有以上復合形式的多類龍門加工中心。加工的特性、能力、針對的產品加工用途也不完全一樣。
龍門銑床和龍門加工中心的主要區別是：加工中心配有刀庫，可以自動換刀。而龍門銑（普通龍門銑、數控龍門銑）都需要手動換刀。

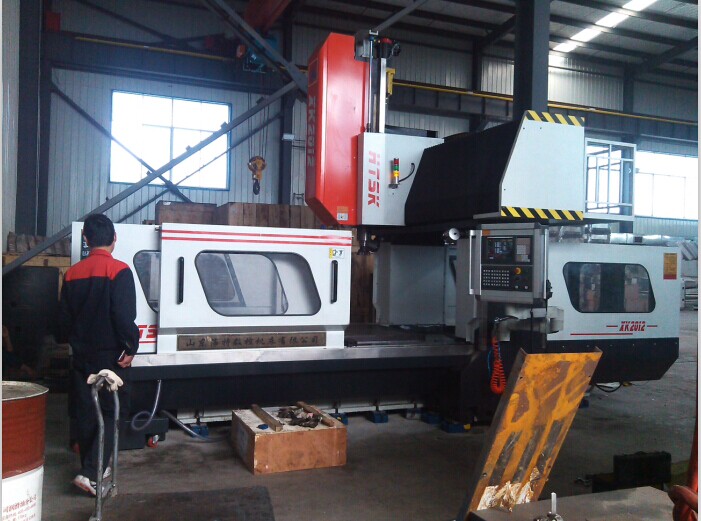

XK2014數控龍門加工中心主要結構特點：
●龍門框架定梁式結構，基體及主要構件均為高強度鑄鐵,確保機床長期使用的穩定性。
●X、Y軸采用超重載滾動直線導軌；Z軸采用矩形淬火貼塑硬軌結構；既具有高精、高速的特點，又保持重切削高剛性的優點。
●Z軸安裝氣液平衡系統，把主軸箱的自重有效平衡，搭配高速、高精度、高剛性主軸單元及浮動打刀結構，使主軸工作在*佳狀態
XK2014數控龍門加工中心主要參數：
|
XK2014 |
規 格 |
|
X、Y、Z坐標行程 |
2000 mm*1400mm*800mm |
|
兩立柱之間*大寬度 |
1400 mm |
|
主軸端面至工作臺上平面距離 |
150～950mm |
|
X、Y、Z切削進給量 |
0～5000 mm/min |
|
工作臺規格（長×寬） |
2300 mm*1000mm |
|
工作臺*大載重 |
5000kg |
|
工作臺T型槽（槽數×槽寬×槽距）臺面淬火 |
7mm*22mm*170mm |
|
X、Y快速進給速度 |
16m/min、16m/min |
|
Z快速進給速度 |
10m/min |
|
主軸轉速范圍 |
50-6000 r/min |
|
主軸錐孔 |
BT50-150 |
|
圓盤式/鏈?zhǔn)降稁?kù)（數控銑不含刀庫） |
BT50-24T/32T |
|
*大刀具直徑 |
空刀Φ250 滿刀Φ125 |
|
*大刀具長度 |
400mm |
|
*大刀具重量 |
16kg |
|
刀庫形式 |
圓盤式/鏈?zhǔn)?/td>
|
|
主軸電機 |
15kW |
|
X、Y、Z伺服電機 |
3.0/4.0kW |
|
重復定位精度 |
500mm/+ 0.005mm |
|
定位精度 |
500mm/+0.0075mm |
|
數控系統 |
FANUC/西門子/三菱/新代 |
|
使用源氣壓力 |
0.8 MPa |
|
電器容量 |
30kW |
|
機床輪廓尺寸（L×W×H） |
7200 mm*4200 mm*4600mm |
|
機床重量 |
18000kg |
數控龍門加工中心是通過兩軸聯動加工零件的平面輪廓，通過兩軸半控制、三軸或多軸聯動來加工空間曲面零件，如平面輪廓銑削、兩軸半行切加工、變斜角面的加工。
數控龍門加工中心與普通加工中心相比有以下特點：
(1)具有高柔性。
(2)加工精度高，質量穩定。.
(3)生產率高.
(4)可大大減輕工人的勞動強度。
