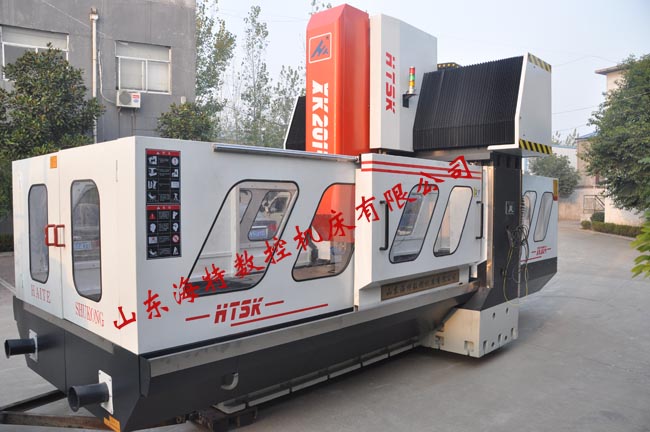

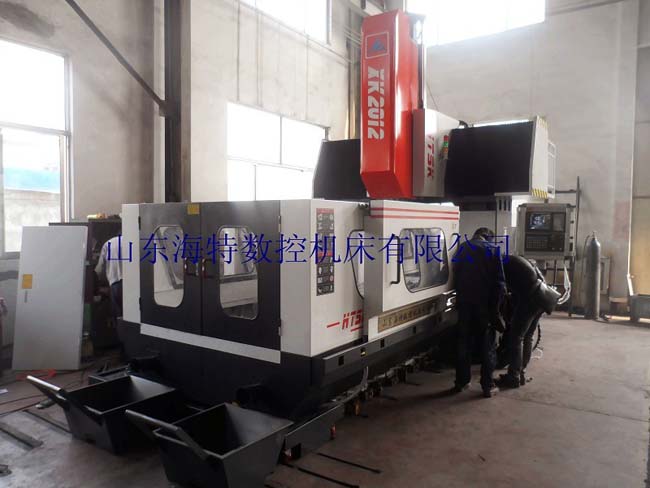

HLC4026龍門數控加工中心主要結構：
該機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性*好。
橫梁采用梯形式設計，剛性強結構好適合強力切削。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。
標準配置
日本發那科系統臺灣絲杠日本NSK軸承臺灣增壓缸臺灣鎖緊螺母等
選配系統部件
臺灣新代系統北京凱恩帝系統西門子828D840D
可根據客戶要求專業設計開發數控設備及加工中心
HLC4026龍門數控加工中心技術參數：
| HLC4026 | 規 格 |
| 工作臺規格（長×寬） | 4000mm*2200mm |
| 工作臺*大載重 | 8000 kg |
| X坐標行程 | 4000 mm |
| Y坐標行程 | 2600 mm |
| Z坐標行程 | 1000mm |
| 兩立柱之間*大寬度 | 2600 mm |
| 主軸端面到工作臺距離 | 120mm-1120mm |
| X/Y軸滾柱重載強力線軌 | 三線軌 兩主承載線軌一支撐導向線規 |
| Z軸硬規 | 淬火貼塑 |
| X、Y、Z切削速度 | 1～3000 mm/min |
| X、Y、Z快速進給速度 | 6 m/min |
| 主軸轉速范圍 | 50～6000 r/min |
| 主軸錐孔 | BT50-190mm |
| 主軸電機 | 18.5KW |
| X/Y軸伺服電機 | a40/3000 |
| Z軸伺服電機 | a40/3000 |
| 工作臺T型槽（槽數×槽寬×槽距） | 9×22×200mm |
| 定位精度 | 500/+0.008mm |
| 重復定位精度 | 500/+0.006 mm |
| 數控系統 |
日本發那科0i-MF 插補前菱形加減速 高速高精功能 支持四軸聯動功能 |
| 氣源壓力 | 0.5-0.8 MPa |
| 機床輪廓尺寸 約 （L×W×H） | 12500mm*5600mm*5200mm |
| 機床重量(約) | 45T |
