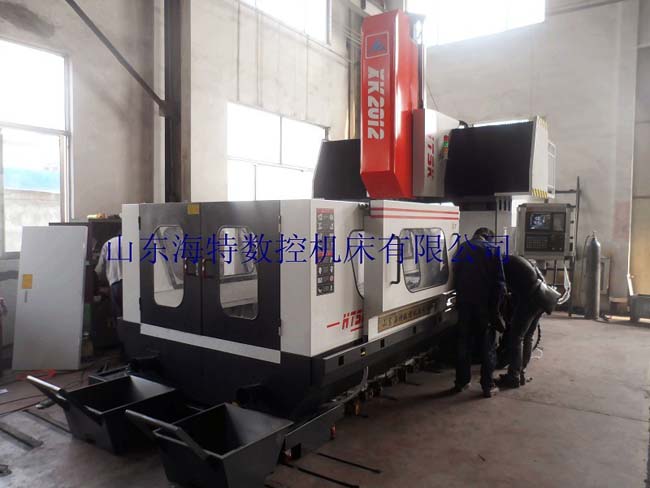

XH2016龍門數控加工中心屬于定梁龍門框架結構，可實現立式銑頭橫向（Y軸）、垂直運動（Z軸）與工作臺縱向運動（X軸）的三軸聯動。可加工較大的各種復雜凹凸型腔模具的工件，此外還具有三坐標直線插補、圓弧插補、螺旋線插補，銑、鏜、鉆、擴、鉸孔等多種功能。
基本組成：主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。

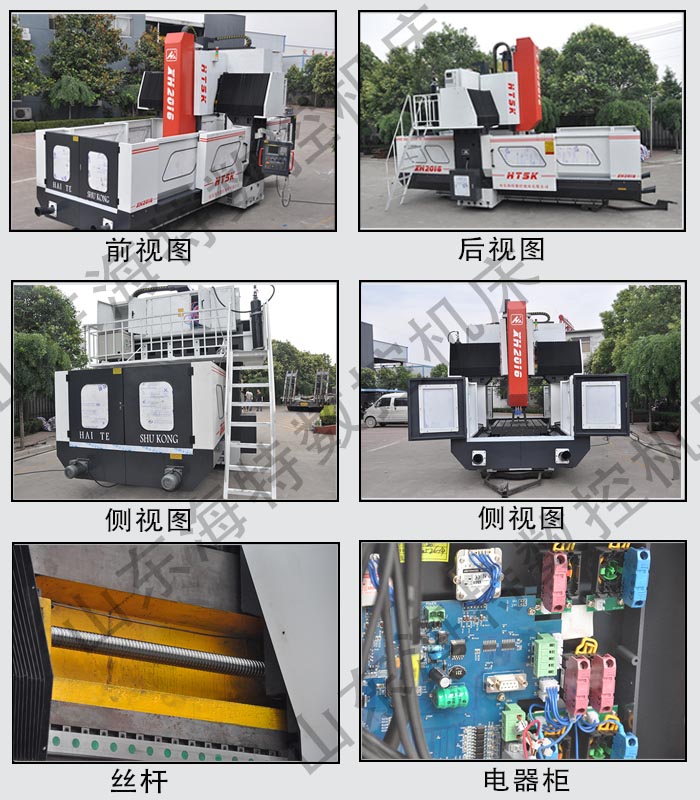

XH2016龍門數控加工中心結構：
|
XH2016龍門數控加工中心技術參數 |
||
|
TRAVELS行程 |
||
|
X-axis travel X軸行程 |
mm |
2200 |
|
Y-axis travel Y軸行程 |
mm |
1600 |
|
Z-axis travel Z軸行程 |
mm |
800 |
|
TABLE工作臺 |
||
|
Length長度 |
mm |
2300 |
|
Width寬度 |
mm |
1200 |
|
Max Weight Table工作臺*大載重 |
kg |
3000 |
|
T-SLOT T型槽 |
||
|
T-SLOT Width槽寬 |
mm |
22 |
|
Number of T-Slots槽數 |
|
7 |
|
Center Distance槽距 |
mm |
120 |
|
ACCURACY精度 |
||
|
Positioning定位精度 |
mm |
300/±0.005 |
|
Repeatability重復定位精度 |
mm |
300/±0.003 |
|
SPINDLE主軸 |
||
|
Taper Size錐度標準 |
|
BT50 |
|
Speed*高轉速 |
rpm |
50-4000/50-6000 |
|
Drive System主軸傳動系統 |
|
大扭力齒形帶調速 可配齒輪減速器 |
|
Spindle Motor Power (cont./30min)主軸功率 |
kw |
18.5 |
|
AXES軸 |
||
|
Ballscrew dia XYZ絲桿直徑XYZ |
mm |
|
|
Rapid feed rate快速移動 |
m/min |
12/12/10 |
|
Drive System-X/Y/Z 3軸驅動系統 |
|
同軸直接驅動 |
|
GENERAL其他 |
||
|
主軸中心至Z軸導軌距離 |
mm |
165 |
|
主軸端面至工作臺面距離 |
mm |
150-950 |
|
龍門*大寬度 |
mm |
1400 |
|
機床尺寸（長X寬X高） |
mm |
7000x2800x3600 |
|
Machine Weight機床凈重 |
kg |
20000 |
