vmc1060加工中心加裝一個第四軸分度頭即為四軸加工中心，用于加工圓形之類的工件，或是復雜的工件，通過一次裝夾來完成幾個面的加工。有些零件可能要在斜面上鉆孔攻絲這類的，這時候普通的三軸機床不能做變軸加工，這個時候就要通過四軸加工。
四軸加工中心工作原理是通過A軸轉度數來實現加工效率和加工精度的。

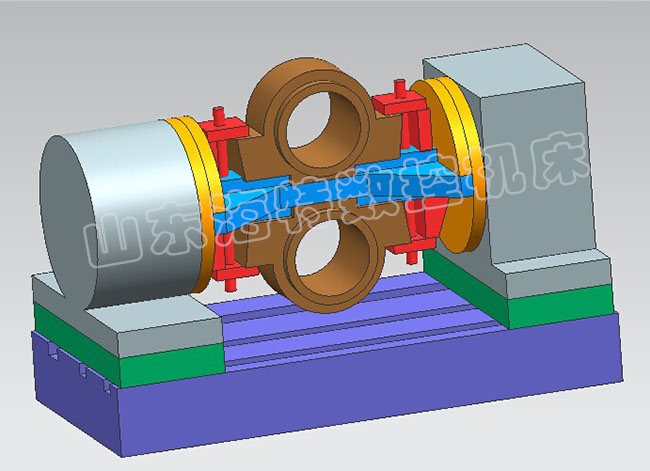

河南客戶前段時間帶著工件到我公司實地考察，并讓我們提供大致的加工方案。下面是根據客戶要求做的工裝示意圖。

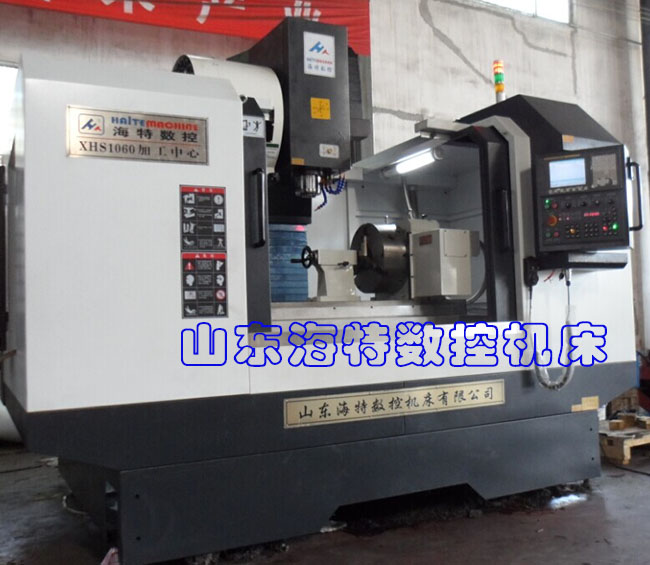

*后我們訂下來的方案是用XH1060四軸加工中心來加工該產品。用臺灣旭陽盤面直徑為400的分度盤，配強力尾座，液壓夾緊裝置。因為該工件材質很硬，工件也比較大，而且需要鏜內孔，要求機床剛性要非常好，所以我們給客戶選配了BT50的主軸。有很多細節方面，我們也根據客戶要求進行了改型。*后客戶非常滿意。
vmc1060四軸聯動加工中心技術參數：
| 機型 | 規格 | VMC1060 |
| X坐標行程 | mm | 1100 |
| Y坐標行程 | mm | 600 |
| Z坐標行程 | mm | 600 |
| 工作臺規格 （長） | mm | 1200 |
| 工作臺規格 （寬） | mm | 600 |
| 工作臺*大載重 | kg | 1000 |
| 主軸中心至立柱導軌面 | mm | 675 |
| 主軸端面至工作臺平面 | mm | 150-750 |
| X、Y、Z切削進給量 | mm/min | 1-6000 |
| X、Y、Z快速移動速度 | m/min | 24/36 |
| 主軸轉速范圍 | r/min | 50-8000 |
| 主軸錐孔 | BT40/50 | |
| 主軸電機功率 | kw | 11/15 |
| 工作臺T型槽/槽寬/槽距 | mm | 5/18/120 |
| 定位精度 | mm | +0.005 |
| 重復定位精度 | mm | +0.003 |
| 機床輪廓 長/寬 | m | 3.4/2.4 |
| 機床重量 | T | 7.5 |

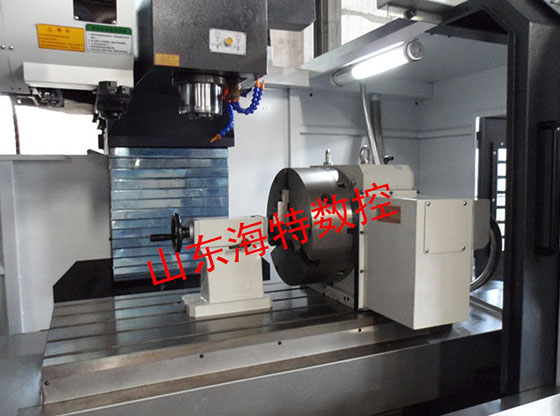

CNC-250R四軸技術參數：
| 分度盤直徑 | 臺灣旭陽Φ250MM |
| 手動尾座 | 臺灣旭陽 |
| 中心高 | 185MM |
| 通孔直徑 | Φ70 |
| T型槽 | 12 |
| 齒輪比 | 1:90 |
| 分割單位（度） | 0.001° |
| 每分鐘轉速 | 22.2 |
下面是客戶用四軸加工中心加工案例

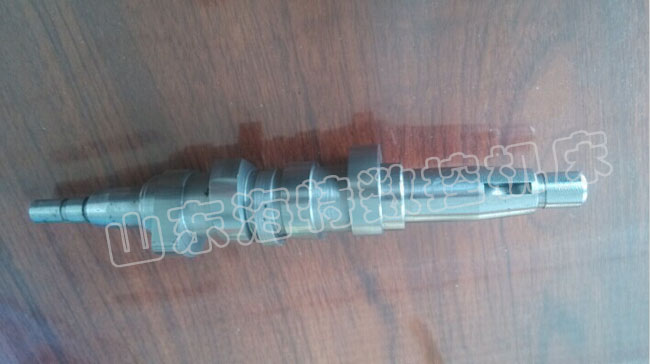

四軸加工中心加工曲軸

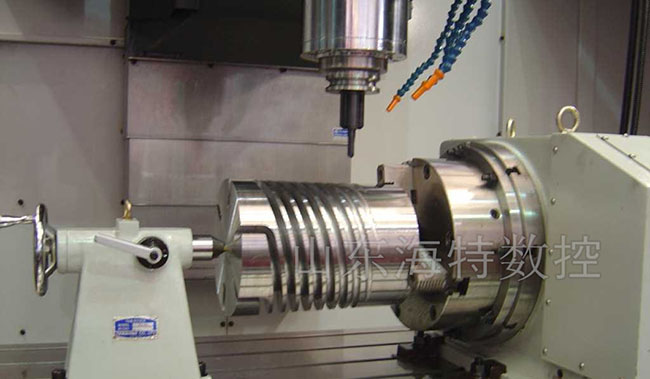

四軸加工中心加工螺紋線
