打刀缸作用

　　

　　打刀缸主要是用于加工中心機床、數控銑床刀具自動或半自動交換機構中的主軸打刀，還可作為夾具及其他機構的夾緊裝置。30#主軸一般選用2.0T的打刀缸。40#主軸一般選用3.5T的打刀缸。50#主軸一般選用6T的打刀缸。

　　

　　打刀缸工作原理

　　

　　數控加工中心主軸一般會配置打刀氣缸，用以完成刀柄安裝*換。它是一種增力氣液轉換裝置，壓縮空氣作用于打刀氣缸活塞，產生推力，通過拉缸夾緊刀頭，在下刀時，通過“吹氣”的方式，將刀頭松開及清理，便于換刀，實現機械裝置的動作。

　　

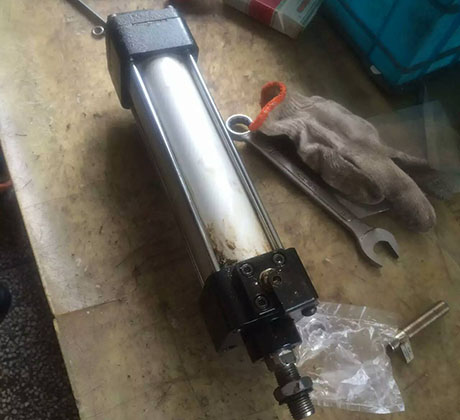

　　打刀缸在長期使用中常見故障

　　

　　一．打刀氣缸電磁閥漏氣

　　

　　1.消音器漏氣，是閥體內的密封圈磨損或閥體內有異物導致閥內活塞為退回到位

　　

　　*換密封圈清晰發體內部即可

　　

　　2.線圈處漏氣，閥體內的密封墊破損或閥體螺絲松動，檢查閥體固定螺絲，*換密封墊


　　二． 打刀氣缸活塞桿處發生“外泄漏”故障

　　

　　1、檢查導向套、活塞桿密封圈處是否磨損，活塞桿是否偏磨，如上述情況發生則*換活塞桿、密封圈，改善潤滑效果，采用導軌等；

　　

　　2、檢查活塞桿是否有傷痕、腐蝕，如有傷痕或腐蝕，*換活塞桿；

　　

　　3、檢查活塞桿與導向套間是否有雜質，如有雜質需除去雜質，然后安裝防塵圈；

　　

　　三．當數控加工中心打刀氣缸缸體與端蓋處處發生“外泄漏”故障

　　

　　1、檢查密封圈是否損壞，如損壞需*換密封圈；

　　

　　2、檢查固定螺釘是否松動，如松動需緊固固定螺釘；

　　

　　四．當數控加工中心打刀氣缸發生“內泄漏（即活塞兩側竄氣）”故障

　　

　　1、檢查活塞密封圈是否損壞，如損壞需進行*換；

　　

　　2、檢查活塞配合面是否有缺陷，如有缺陷需*換活塞；

　　

　　3、檢查是否有雜貢擠火密封面，如有雜質應除去；

　　

　　4、檢查活塞是否被卡住，如卡住應重新安裝活塞。消除活塞桿的偏載；

　　

　　五、當數控加工中心打刀氣缸運行途中發生‘停止’故障

　　

　　1、檢查負載與打刀氣缸軸線是否同心，如不同心，可使用浮動接頭連接負載；

　　

　　2、檢查打刀氣缸內是否混入固態污染物，如有污染物需進行清理，同時要改善氣源產生空氣的質量；

　　

　　3、檢查打刀氣缸內密封圈是否損壞，如損壞應進行*換；

　　

　　4、檢查負載導向情況，如導向不良應重新調整負載的導向裝置；
